MEMS慣性/衛星組合導航系統

2020-11-22 16:59

一、產品簡介

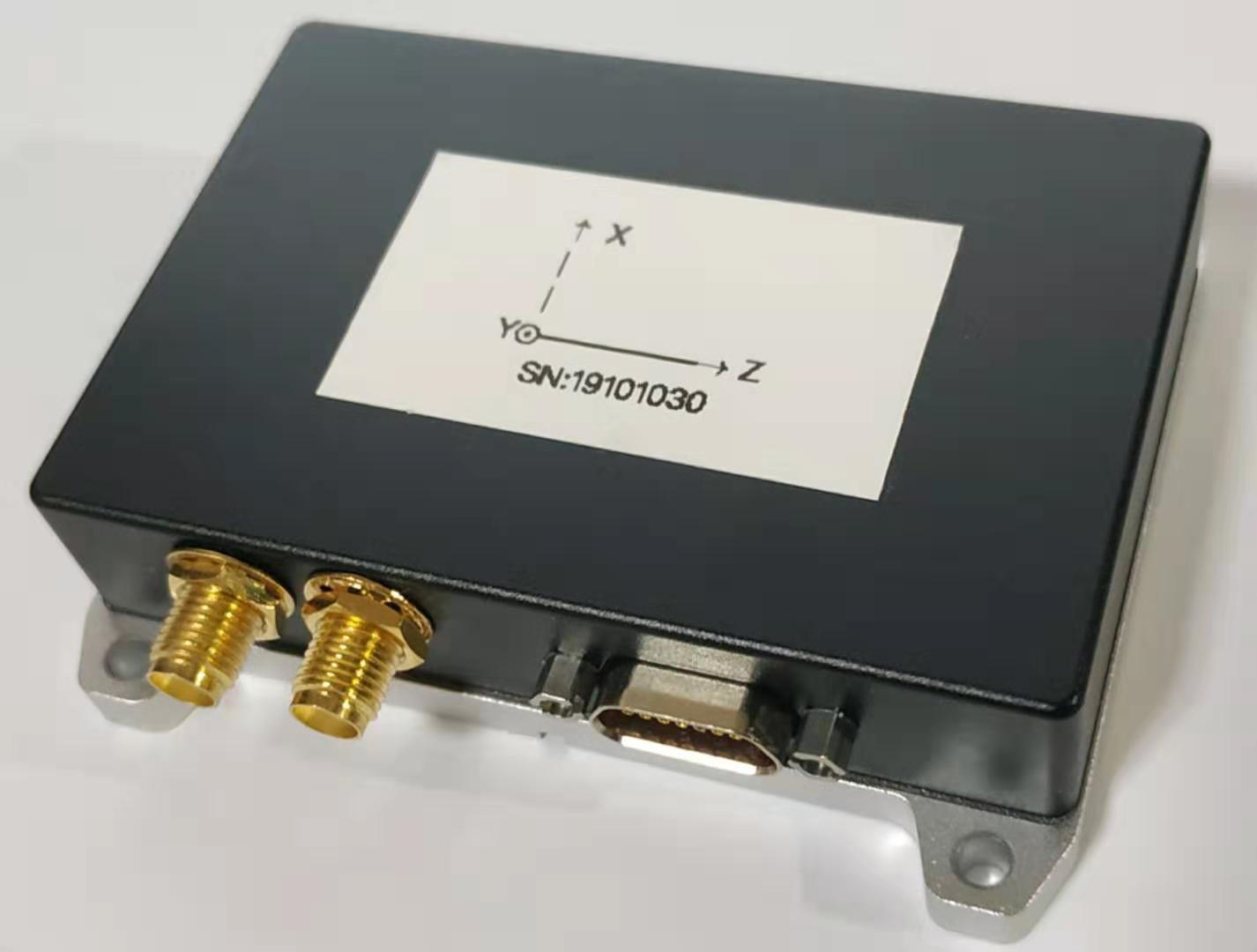

POLA V16B是一款高性能、高性價比的MEMS慣性/衛星組合導航系統。內置三軸陀螺，三軸加速度計，一個BD/GPS/GLONASS/GALILEO四模接收機?？梢詼y(cè)量載體的速度、位置、姿態，以及輸出補償后的角速率、加速度、溫度等信息。針對城市樓宇樹木遮擋環境優化算法，實現高精度導航定位。

二、性能特點：

1、高性能，小體積、重量輕、低功耗；

2、采用量產的高性能、高可靠慣性傳感器；

3、-40攝氏度到60攝氏度，全溫度標定；

4、1KHz高采樣率，1KHz補償運算，1KHz導航運算，5Hz卡爾曼濾波；

5、軟件、算法、接口協議可以根據用戶的使用場景高度定制；

6、可以外接里程計，DVL，視覺，雷達做組合導航。

三、精度指標：

1、慣性器件精度指標：

陀螺儀
量程	±500°/s
零偏穩定性	100秒，秒均值采樣，< 3°/h（1σ）
零偏穩定性	1小時，秒均值采樣，百秒平滑，零位變化，< 15°/h
零偏重復性	< 15°/h（1σ，典型值）
帶寬	80Hz（可定制）
加速度計
量程	±5g（可定制）
零偏穩定性	100秒，秒均值采樣，< 0.1mg（1σ）
零偏穩定性	1小時，秒均值采樣，百秒平滑，零位變化，< 0.2mg
零偏重復性	< 0.2mg（1σ）
帶寬	80Hz（可定制）

2、GNSS接收機性能指標：

通道	432通道
頻點	BDS B1/B2, GPS L1/L2, GLONASS L1/L2, Galileo E1/E5b
單點定位(RMS)	平面：1.5m；高程：3.0m
DGPS(RMS)	平面：0.4m；高程：0.8m
RTK(RMS)	平面：1cm+1ppm；高程：1.5cm+1ppm
定向精度(RMS)	0.2度/1m基線
時間精度(RMS)	20ns
速度精度(RMS)	0.03m/s
冷啟動	＜30秒
差分?jǐn)?shù)據	RTCM 2.X/3.X CMR
數據更新率	20Hz
功耗	2.3W（典型情況）

3、組合導航性能指標：

位置精度	單點模式	1.5m（CEP）
位置精度	RTK模式	0.01m+1ppm（CEP）
速度精度	-	0.01m/s
姿態	俯仰	0.03°（RMS，動態），0.015°（RMS，靜態）
	橫滾	0.03°（RMS，動態），0.015°（RMS，靜態）
	測量范圍	俯仰：±90°，橫滾：±180°
航向	航向	0.05°（1米基線）
航向	測量范圍	±180°
定位時間	冷啟動	< 30s
	熱啟動	2s
	重捕獲	< 1s

4、電氣參數：

工作電壓	6V～36V DC
電源紋波	<50mV
最大功耗	<3.5W
工作溫度	-40℃~+85℃
貯存溫度	-50℃~+100℃

5、外形尺寸：76mm X 64mm X 19.5mm

6、重量：100g。
