mesh自組網方案

2020-11-23 21:55

地下多層建筑構造復雜，水泥鋼筋墻體厚實，地下金屬反射源繁多，現有無線通信裝備在此類復雜環境下應用時存在信號覆蓋范圍小、信號損耗衰落大、抗多徑效應能力差、帶寬受限等缺點，無法完全解決信息穩定傳輸?shù)膯栴}。建立一套能在地下建筑群里穩定傳輸視音頻的寬帶應急通信系統應對突發事件，并實現復雜地下環境的圖像偵查，一直受到消防部門的重視，也是作為通信行業需要攻克的難題之一。

二、方案介紹

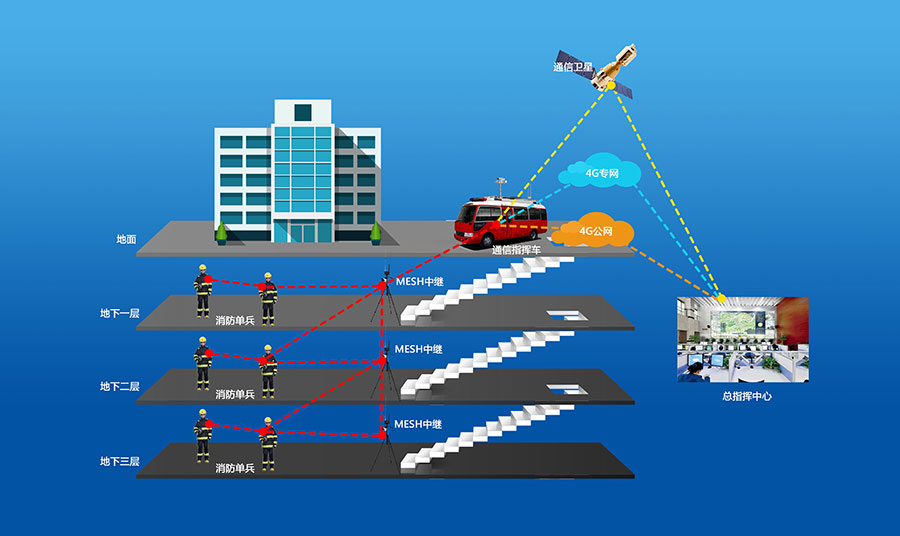

地下應急通信系統主要由 Mesh 單兵圖傳、Mesh 中繼臺、Mesh基站和相應的單兵圖傳、耳機、手麥、接口線等配件組成，是一種采用全新的“無線網狀網”理念設計的移動寬帶無線通信傳輸系統。系統采用同頻組網技術，支持多跳中繼，每個節點可隨機移動，系統拓撲快速變化時也可快速重構路由。該通信系統利用Mesh設備的多跳中繼性，可為內攻人員與現場指揮部之間打造穩定的寬帶通信鏈路，實現現場音視頻及數據信息的實時傳輸，實現可視化指揮調度。另外通信指揮車的信息也可以通過4G LTE專網、4G公網或者衛星通信網回傳給總指揮中心。示意圖如下：

三、方案特點

◆ 軟件無線電架構 采用通用的硬件平臺，支持動態加卸載波形，可根據實際信道條件和用戶狀態的變化在線配置工作頻率、帶寬、發射功率、調制速率和網絡拓撲等參數。

◆ 寬帶Mesh自組網不依賴基站，高效、快速組成無中心的無線寬帶網絡。支持多跳中繼，能有效拓展無線網絡的覆蓋半徑。

◆ 網絡具有自動選擇最佳路由特性，自組織、自愈合，自動實現鏈式、星狀等網絡拓撲。

◆ 一機多模，開機即用任一節點設備可同時作為信息采集節點、中繼節點或信息輸出節點，開機即用，實現高清視頻、語音、圖像等數據雙向傳輸，靈活機動、部署簡單。

◆ 全IP組網，易于互聯，提供IP接口，可實現與其它IP設備互聯互通。

◆ 融合通信混合組網，既有有中心的4G LTE專網指揮網絡，又有無中心的MESH自組網前端作戰網絡，既解決了復雜環境下的地下相互通信協同作戰的難題，又解決了后端指揮部實時了解前方作戰進展的需求。

四、相關設備介紹

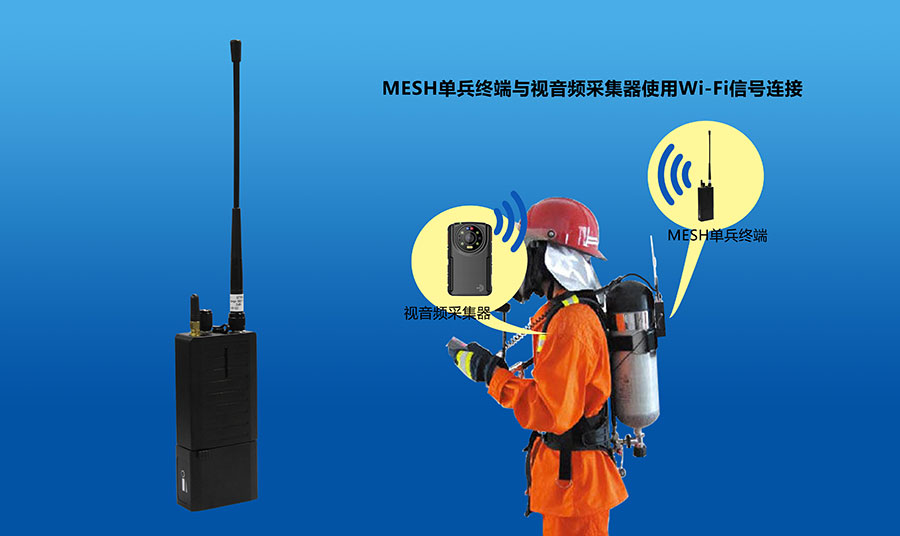

1、Mesh單兵終端

Mesh單兵終端是一款使用非常靈活的產品，使用時由消防單兵攜帶，單兵圖傳或者其他前端視音頻采集器與之通過WIFI 連接，實現現場音視頻信息的采集與傳輸。

技術參數：

◆ 寬帶Mesh、Wifi、可隨身攜帶，開機一鍵式使用，無需配置和更改參數；

◆ 多個Mesh之間可實現動態發現，動態速率自適應，功率控制以及切換；

◆ 部署靈活,使用簡單，攜帶方便；

◆ 天線：全向天線，增益不小于3dBi，專網使用；

◆ 工作頻段：510MHz-580MHz，中心頻點可調，工作頻段可根據應急管理部規劃后的工作頻段進行調整；

◆ Mesh射頻：MIMO 2×2

◆ 頻寬：5M/10M/20M可調；

◆ 系統帶寬：單跳≥70Mbps；

◆ Wifi：覆蓋半徑≥10m；

◆ 內置GPS、北斗；

◆ 發射功率：500mW；

◆ 視頻輸入、輸出編碼方式：H.264；

◆ 視頻輸入接口：HDMI；

◆ 防護等級：IP66；

◆ 重量：430g（含電池）；

◆ 尺寸：139.5*64*30mm（不含天線及配件）；

◆ 電池供電：不少于8小時；

◆ 攜行與運輸附件由攜行包構成，總重量差不過1kg，設備平時放置到攜行包內，用于單兵徒步攜行時使用。

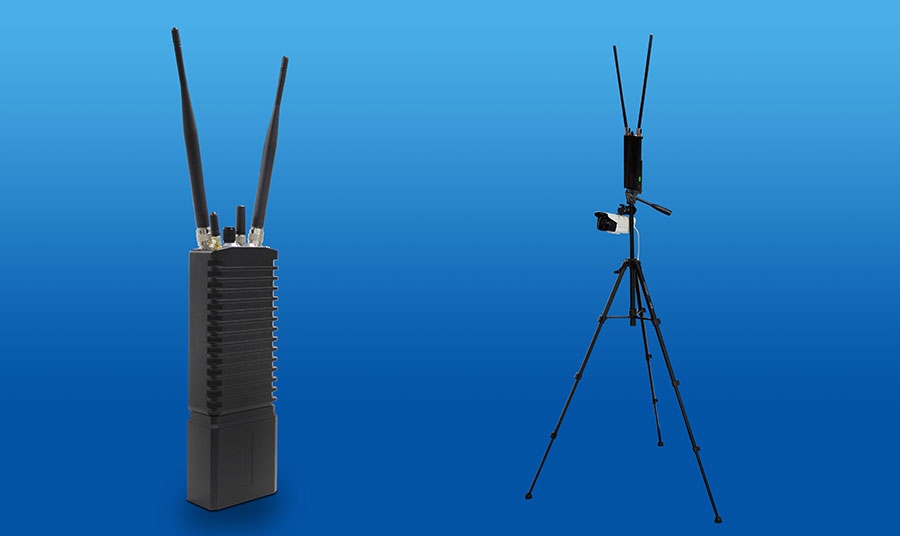

2、Mesh中繼臺

Mesh 中繼臺是一款使用非常靈活的 Mesh 產品，它可以采用多種通信組合方式，應用于不同的使用場景。可以單兵背負使用，也可以使用三腳架作為中繼使用，還可以在固定點安裝，還可以在移動的車輛、船舶、機器人、無人機、無人船等上面使用，隨時隨地，一鍵開機使用，無需配置和更改參數。主要用于實現 Mesh 單兵終端之間，單兵與基地臺之間的多媒體互聯互通。

技術參數:

◆ 寬帶Mesh、Wifi、4G公網、4G專網融合中繼節點，開機一鍵式使用，無需配置和更改參數；

◆ 天線：全向天線，增益不小于5dBi，長度不大于0.8m,專網使用；

◆ 與4G網絡多路融合：在同一個Mesh網絡中，允許有多個節點開啟4G功能，與4G網絡通信，并保證單兵業務通信的就近自動接入原則，即單兵在保證業務不斷開的情況下，離哪個開啟4G的Mesh節點近，就從哪個節點發送業務數據給4G網絡；

◆ 掃頻與批量配置：支持電腦或手機端對周圍無線環境掃描、頻率、頻寬等信息的管理配置；

◆ 無縫路由切換：支持Mesh節點在80km/h以上移動速度的情況下，在多個Mesh節點間零丟包無縫切換，業務不中斷；

◆ 工作頻段：512-582MHz，中心頻點可調，工作頻段可根據應急管理部規劃后的工作頻段進行調整；

◆ Mesh射頻：MIMO 2×2；

◆ 發射功率：500mW；

◆ 頻寬：5M/10M/20M可調；

◆ 系統帶寬：80Mbps；

◆ 同一Mesh網絡中節點容量不低于50個；

◆ 雙頻Wifi（覆蓋半徑不少于50m）；

◆ 防護等級：不低于IP66；

◆ 工作溫度：-30℃~+55℃；

◆ 重量：1.2kg；

◆ 尺寸：240×200x100mm（W×H×D）；

◆ 內置電池供電：滿負載不少于12小時，待機不少于24小時；

◆ 能夠使用手機APP對設備進行批量配置，拓撲呈現，頻譜掃描。
