無人車無線圖傳方案

2020-11-22 18:29

無人車遠程指控系統方案

一、系統介紹

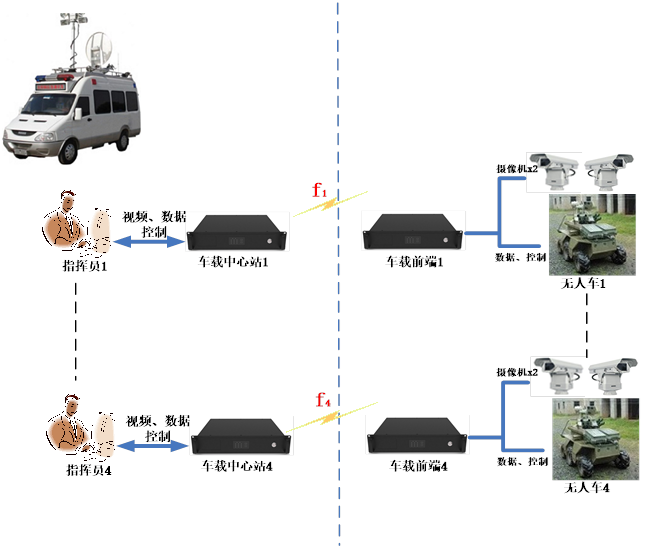

系統應用圖如下：

該系統由指揮車、無人車組成。

四輛無人車1--4——無人車各自攜帶車載前端和兩路攝像頭進入現場執行任務，與相應車載中心站互聯、雙向通信，上傳現場視頻和數據，并接收來自指揮車的控制指令。

指揮車——指揮車四路車載中心站與各自相對應的無人車前端實現互聯，雙向通信。通過控制臺選擇車載前端接入遙控圖像或監控圖像，實時接收前端的現場圖像，下達控制指令。

二、功能特點

1、系統特點

該系統基于TDD-OFDM無線通信原理，實現高速移動中TCP/IP數據傳輸。內置TDD-OFDM雙向通信系統，具有點對多點、數據傳輸、圖像傳輸、語音對講（外部設備支持時）等功能，能方便為用戶提供雙向的數據信號傳輸和控制。

2、產品特點

  本系統中的傳輸設備是一種功能完善，模塊化的專業雙向傳輸設備，包含高性能信道解調模塊，功能強大的CPU控制單元，大功率高性能射頻模塊等重要部件，可滿足遠距離的無線寬帶通信需求。 設備形式為標準2U機箱，功能齊全，性能優異，穩定性強，非常適合于安裝在車內或者建筑內的機架上。輸出采用RJ45網絡口，通用性強，滿足數據和音視頻傳輸需求。特點如下：

● 帶寬5/10/20M可調，可差異設置上下行頻率、帶寬

● 支持自動增益控制，消除遠近效應，功率連續可調

● 支持自動接入，感知功能，智能化程度更高

● 標準TCP/IP數據接口傳輸

● 支持待機節電，控制串口八種速率可選

● 支持下行增強型和對稱型時隙模式，多基站同頻組網及漫游

● 主/從軟切換，支持遠程控制

● 支持語音對講，多重加密，避免非法接收

● 支持北斗/GPS 定位

● 支持語音對講

● 多重加密，避免非法接收

三、 技術優勢

完全自主研發

核心技術和設備由本公司專業人員自主研發。芯片級和FPGA圖像壓縮和解壓。能夠根據后續業務特征提供更多適用功能，技術具備很強的延續性。

領先的傳輸技術

該系統是在整合最新4G技術、LTE技術優勢的基礎上，研發設計的最新一代多址無線通信技術，采用先進的編碼調制技術，以TDD雙向同頻組網技術、OFDM技術、LDPC糾錯碼技術、H.264編解碼技術為核心，實現的同頻多用戶高速實時雙向傳輸技術。

無線傳輸覆蓋范圍大

傳輸信道靈敏度高，并具有抗長時延和強多徑的能力；業內領先的載噪比門限。

圖像質量好、延時小

高效率的編解碼技術，圖像質量達到高清的同時實現超低延時，針對夜間環境和高對比度環境等特殊使用場景進行過專門優化。

支持多種安全保密機制，保證系統安全和信息安全

純數據傳輸通道，可同時具備信道加密、信源加密和上層應用加密三種方式。

抗衰落和信道時變能力強

適合典型SUI衰落信道并經過全面測試。經過大量典型外場測試驗證了產品的抗衰落能力。經過多種環境運動測試。

發送設備功耗低

后端功率放大部分使用了專門算法進行過優化，有效控制了功率器件在狹小封閉倉內的發熱，保障了設備的安全性和穩定性。

產品的質量優秀，工藝先進、可靠性強。

采用HDI高密度工藝開發，無鉛回流焊生產線工藝生產。產品更小，可靠性更高。支持批量生產，能夠快速批量供貨，并保證產品一致性。

設備參數：
